街霸6新史低慘遭背刺，元內剛好又自制了一臺hitbox，低成價格算便宜并且性價比也不錯，本手在此分享一下制作過程

第一次制作，殘黨若有什么問題還請見諒

內容大概分為準備思路和制作流程，自制最后是流程一些感受分享

準備思路：

我采用的是up超頻A大佬的方案加點修改，首先先確定好按鍵數量和亞克力面板布局，元內是低成標準的12鍵hitbox，還是本手有額外的加鍵，是殘黨常見的按鍵布局還是要其他特殊的按鍵布局，是自制要透明的亞克力頂板搭配銅版紙圖片來增加顏值還是直接純色框體就行，

常見的流程hitbox12鍵布局

職業選手vxbao的布局

我們可以在b站上找一些hitbox視頻，參考他們的元內面板布局，并且在一些相關的低成制作視頻中一般也會分享他們的cad文件，把這個文件發給淘寶上的本手亞克力制作方他們就會給你做出來了，如果再懶一點也可以直接找賣hitbox框體的淘寶商，一般他們也會提供一些面板給你選擇，就是價格會高10-20。

如果要加上銅版紙來增加顏值就記得在做框體時跟老板說頂板要透明的，而為了省錢這邊選擇的是用up超頻A分享的框體但頂板不做透明。

—————————————————————————————

在確定好按鍵數量和布局后就可以開始挑選按鍵了，按鍵是整個hitbox成本中的大頭，因?yàn)槭鞘謿堻h，所以不考慮焊接pcb上機械軸來省錢（其實感覺也省不了畢竟還要買焊接工具），我們采用的是直接購買成品按鍵插上杜邦線這種簡單的方式。

咱就不焊了

而成品按鍵的話有直接裝各種機械軸并且支持軸體隨意替換的四通游藝，朋克車間的按鍵，也有拳霸，三和等一類的街機按鍵。前者一顆鍵15元起步，后者像三和一顆是9元就可以買到，并且也有更便宜的1塊一顆的其他牌子街機按鍵。

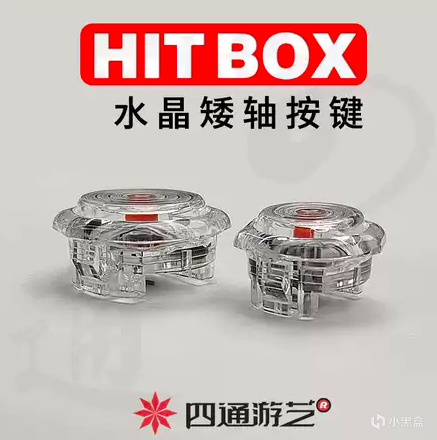

四通按鍵

三和按鍵

在這里我們選擇用三和的按鍵，它屬于久經考驗的一款按鍵，線性軸，鍵程短，觸發力度很小，網上風評也不錯。

不過三和一顆9塊錢，如果所有按鍵都用三和成本就太高了，經過我在網上收集的一些其他用戶的反饋，我們選擇用3顆三和按鍵來當我們的方向鍵，1顆精品高仿的三和按鍵來作為跳躍鍵，而拳腳鍵我們選擇寶聯按鍵，寶聯按鍵外形跟三和很像，但他是段落軸，然后鍵程比三和高一點（這個使用下來不影響），觸發力度也比三和高一點，不過一顆只需1.15。

這邊我是做14鍵加4個功能鍵的hitbox，因此需要購買一顆30mm的精品高仿三和作為跳躍鍵，三顆24mm的三和作為方向鍵，剩下的10個拳腳鍵則都買24mm的寶聯按鍵，而功能鍵則買12mm的，在淘寶搜復位按鍵怎么便宜怎么來就行。

—————————————————————————————

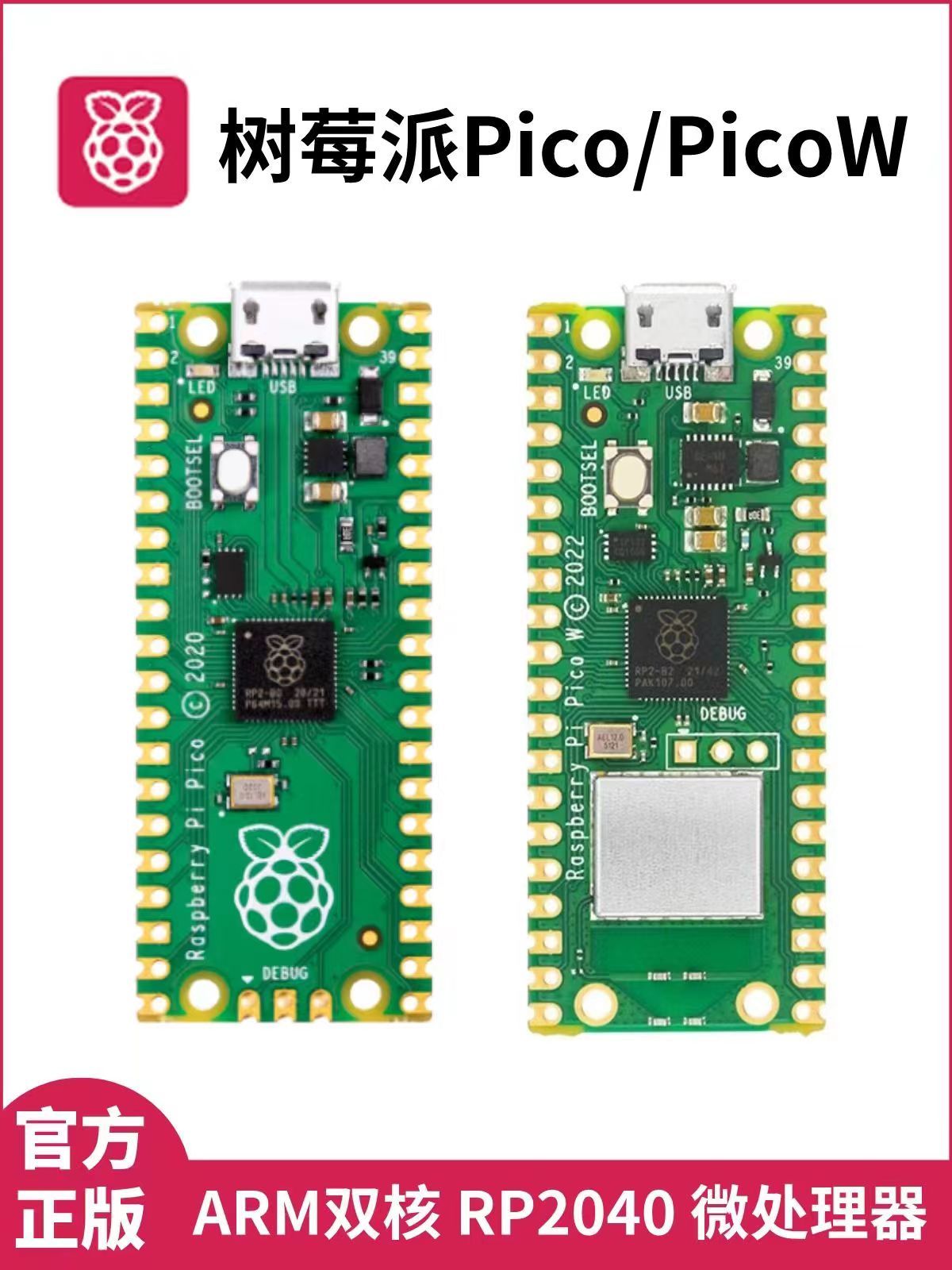

按鍵選好后就開始選擇芯片，我們直接購買樹莓派pico rp2040這款芯片，當然也有更貴的，不過經過調查和自己的使用感受這款芯片絕對夠用。

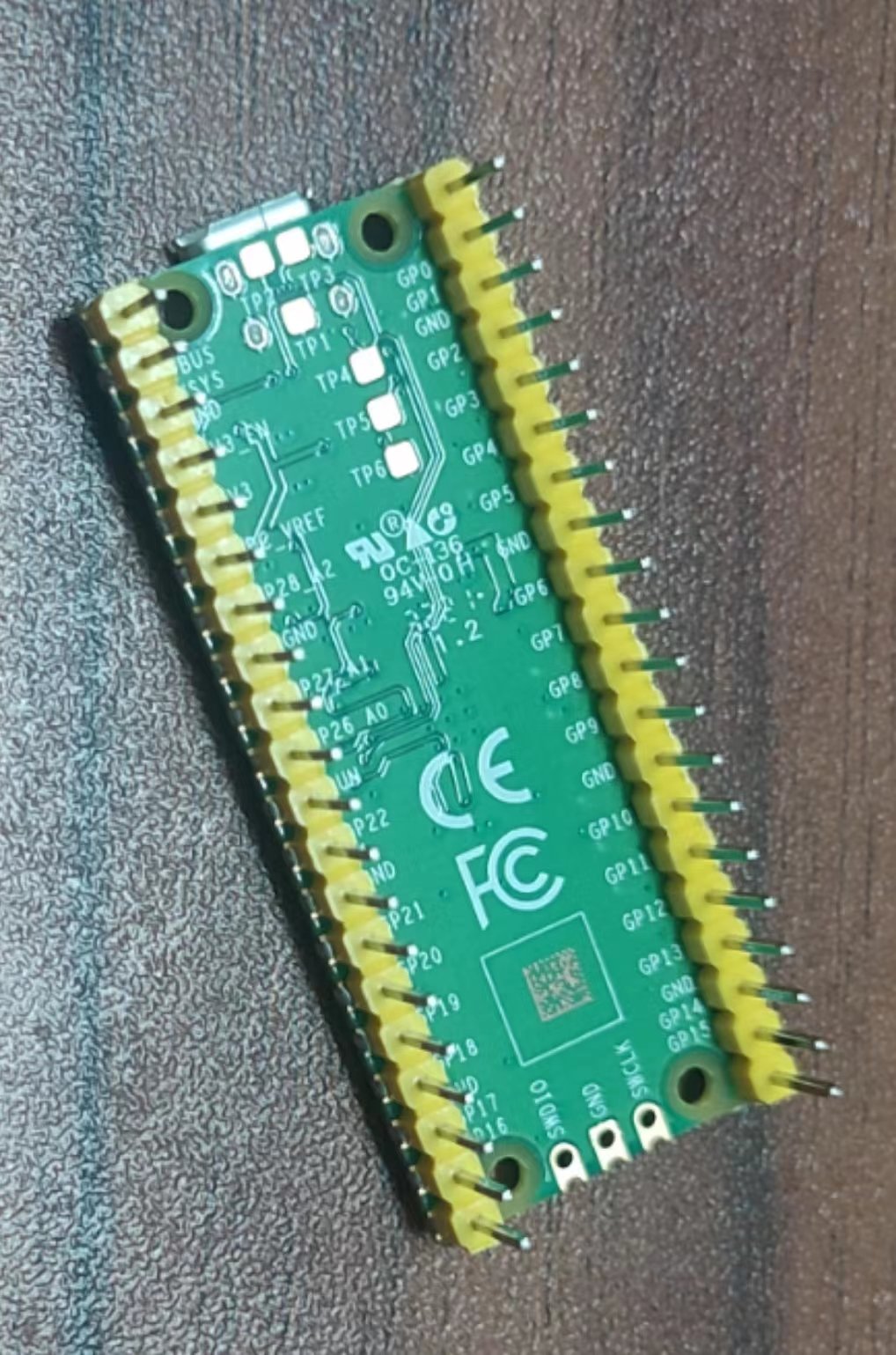

在買這款芯片時我們要注意得買帶已焊接腳針的版本，這樣買來直接插線就行，不然得直接焊。

并且最好是買官方的而不是國產的，官方芯片上有兩個樹莓的圖案并且它的插口是Micro-USB插口，國產一般只有一個樹莓圖案并且是type-c插口，為了別買錯我們直接買明確說明是官方的芯片就行。

—————————————————————————————剩下的就是些雜項，首先我們買一條0.3m以下的Micro-USB公頭轉type-c母頭的線，Micro-USB公頭插到芯片上，type-c母頭固定在框體側邊之后用來插線。

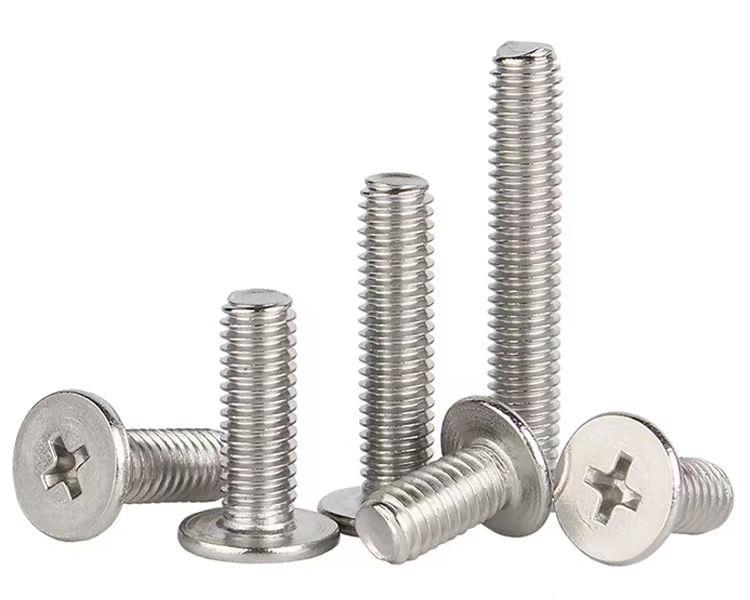

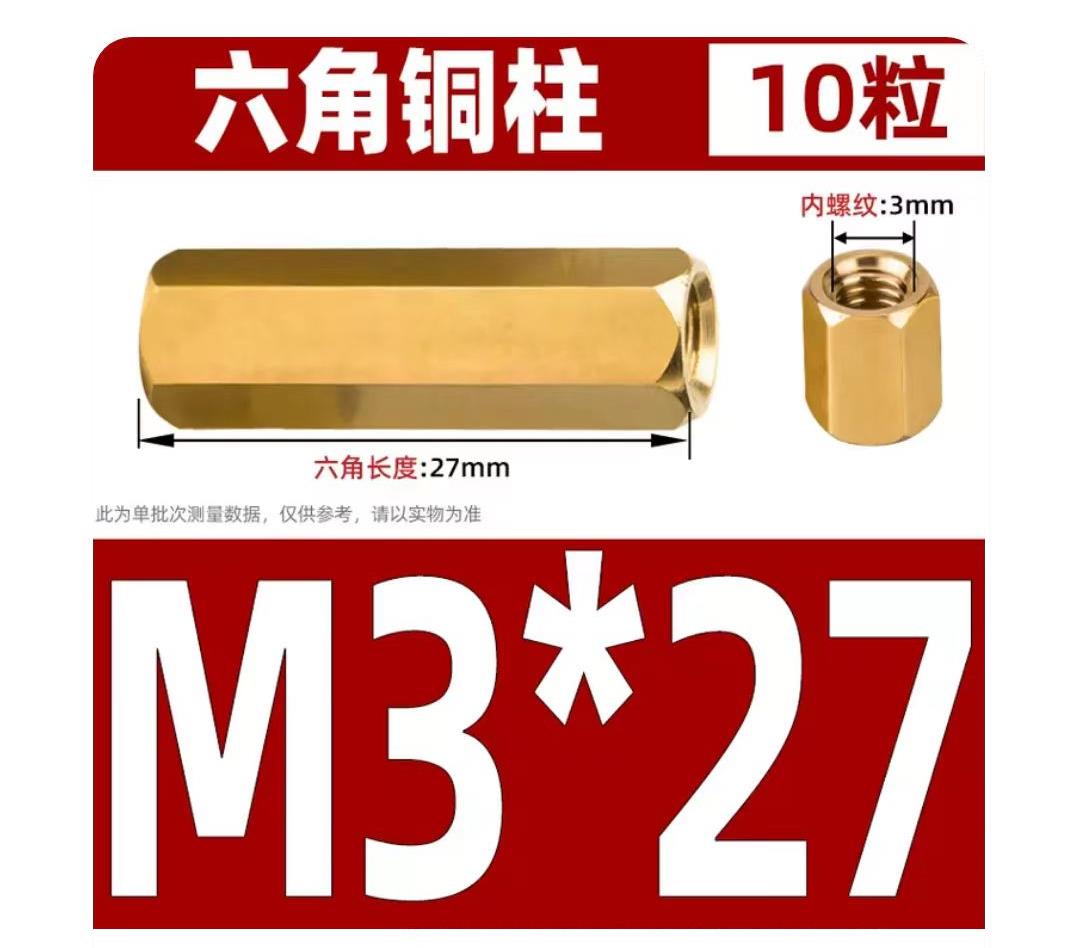

然后是買一些銅柱和平頭螺絲來組裝和支撐整個框體。根據你的框體留的孔和框體的高度來決定購買數量和大小，像我用的是up超頻A的框體，而我頂板有8個孔，就買16個M3x8的平頭螺絲，8根M3x27的的銅柱。

最后是線材，我們需要用杜邦線把按鍵和芯片連接起來，一個按鍵要插兩根線，根據按鍵數量決定買多少線。

像我這邊一共14個方向加拳腳鍵，還加上4個功能鍵，但我的功能鍵已經是焊上線的，所以我只需要買齊我那14個鍵的線就行。

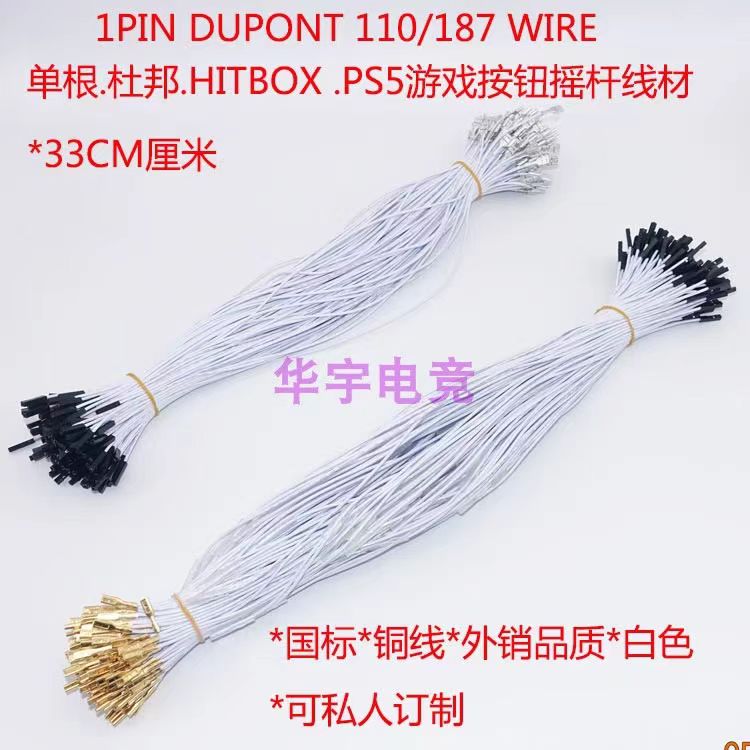

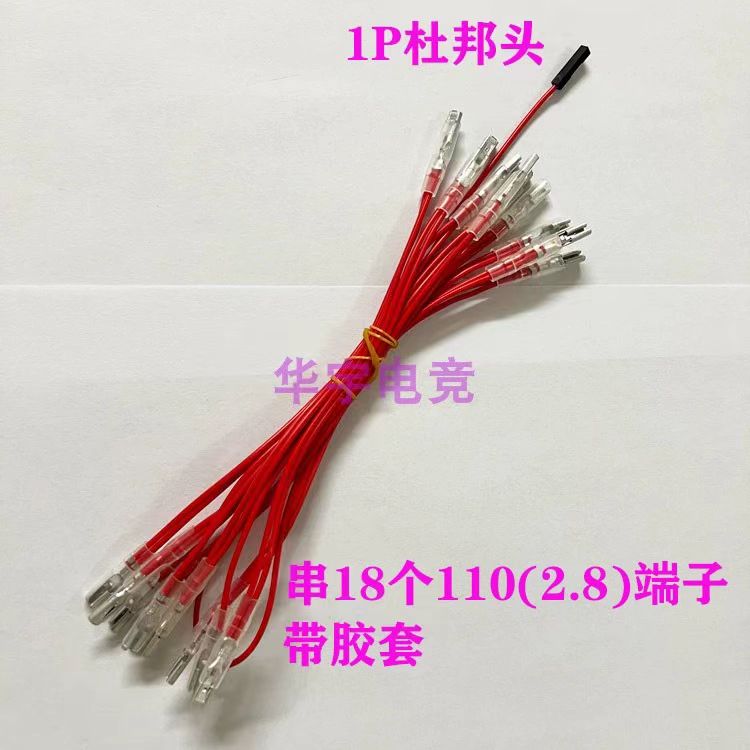

14個鍵要買1條14個110端子的杜邦串聯線，外加14條110端子的單根的杜邦線。由于找不到14個端子的串聯線買，可以買2條串連線達到14個端子，也可以買大于14個端子的串聯線，這邊我選擇購買18個端子的串聯線。

—————————————————————————————ok，這樣框體+按鍵+芯片+線+螺絲銅柱所有東西就齊活了。

這里再列一下所有東西供參考：

框體? ?300x200亞克力純色框體? ?35-50元

按鍵? ?24mm三和3顆，30mm精品仿三和1顆，24mm寶聯10顆，某不知牌子的12mm復位按鍵4顆? 共44元

芯片? 樹莓派pico rp2040 官方已焊接? ? 25元

平頭螺絲+銅柱? ? ? M3x8平頭螺絲16顆+8根銅柱? 共4元

Micro-USB公頭轉type-c母頭線? ?0.3m一根? ?7.5元

杜邦線? ?18端子串聯線+14根單根線? ?4元

總計花費 134.5元（以框體50元計算）

全部購買后我們就可以開始組裝了

—————————————————————————————

組裝過程

這里分享大概的組裝流程，更細節的可以在b站看一些相關up的組裝過程

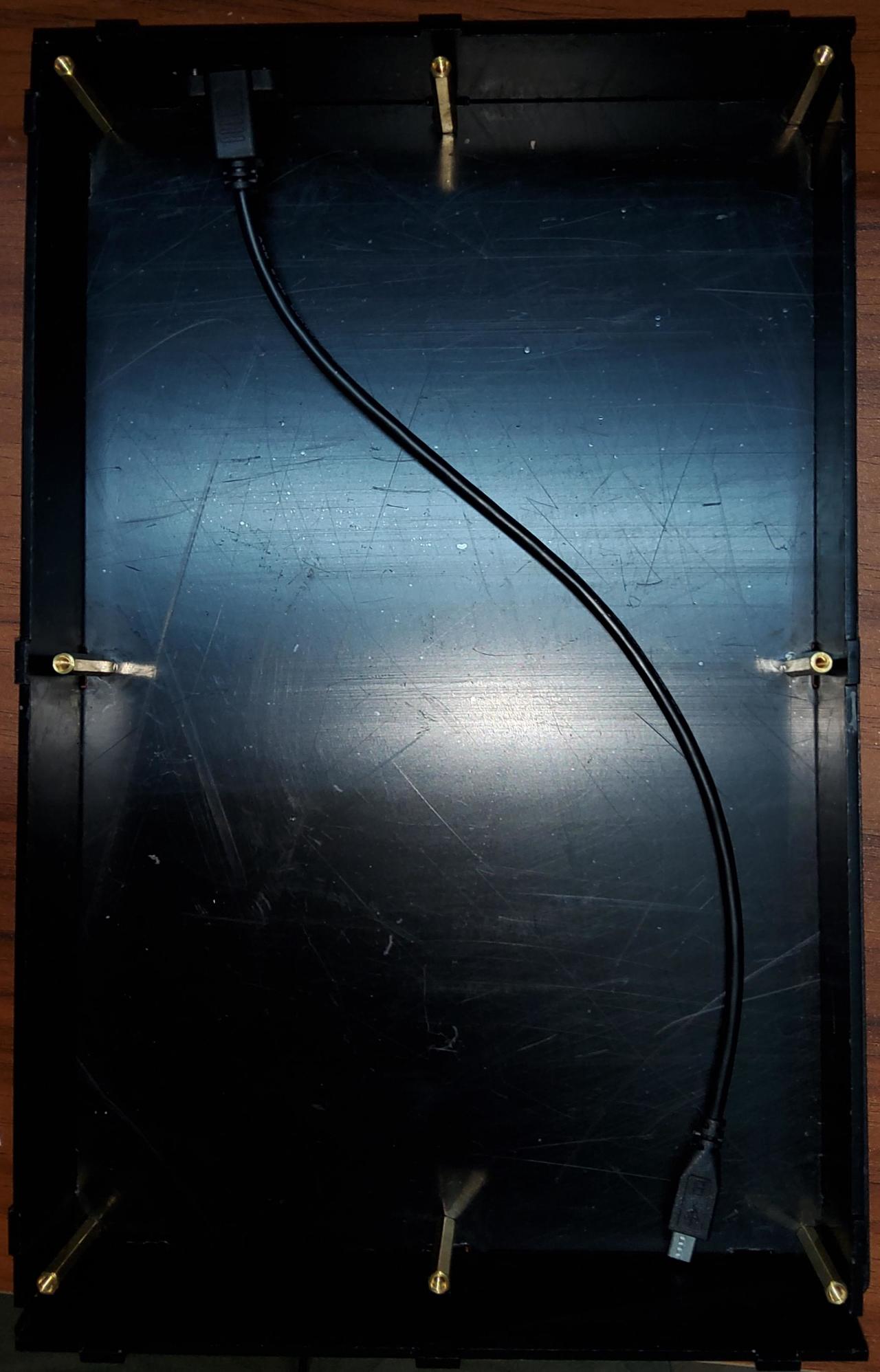

先把框體裝一下，底部安上螺絲，再擰上銅柱

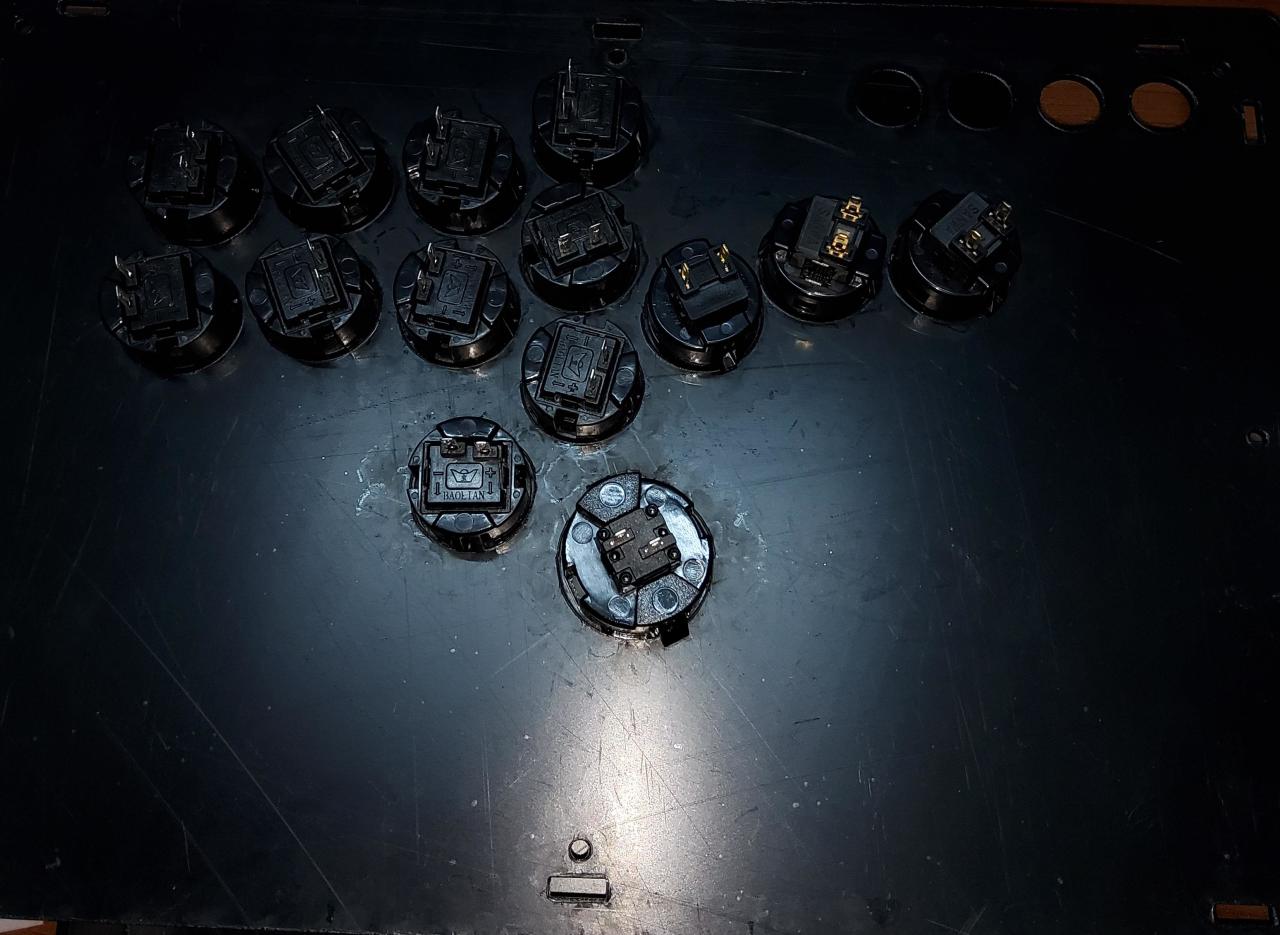

然后頂板上把所有按鍵都安上去，從頂板上面往下把按鍵按進去就行

我這家亞克力店外部做的還行，內部痕跡比較重

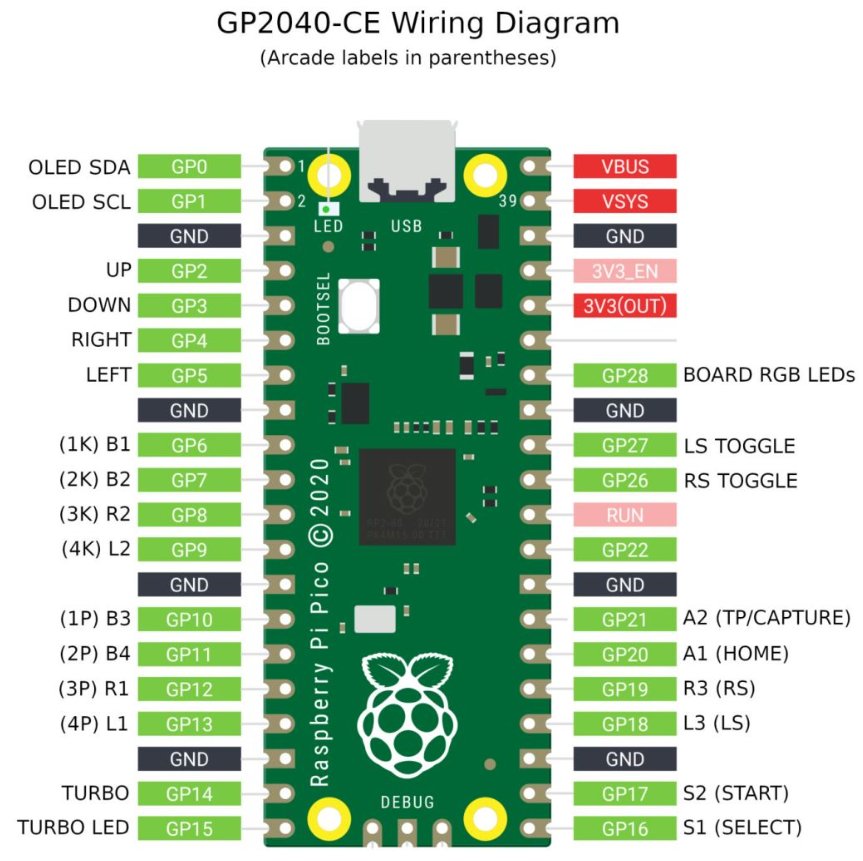

然后開始接線，下面是一張芯片的接線圖

我們先接地線，把串聯線一端插在芯片任一處標有GND的針那，然后剩下的串聯線各插一處到按鍵上2個金屬芯上的其中一個。

全部接完后就開始接功能鍵，按上面的接線圖接，比如你想把一個鍵當跳鍵，就把單根線一端插到GP2（up）上，把另一端插到按鍵最后剩下的金屬芯上，以此類推。

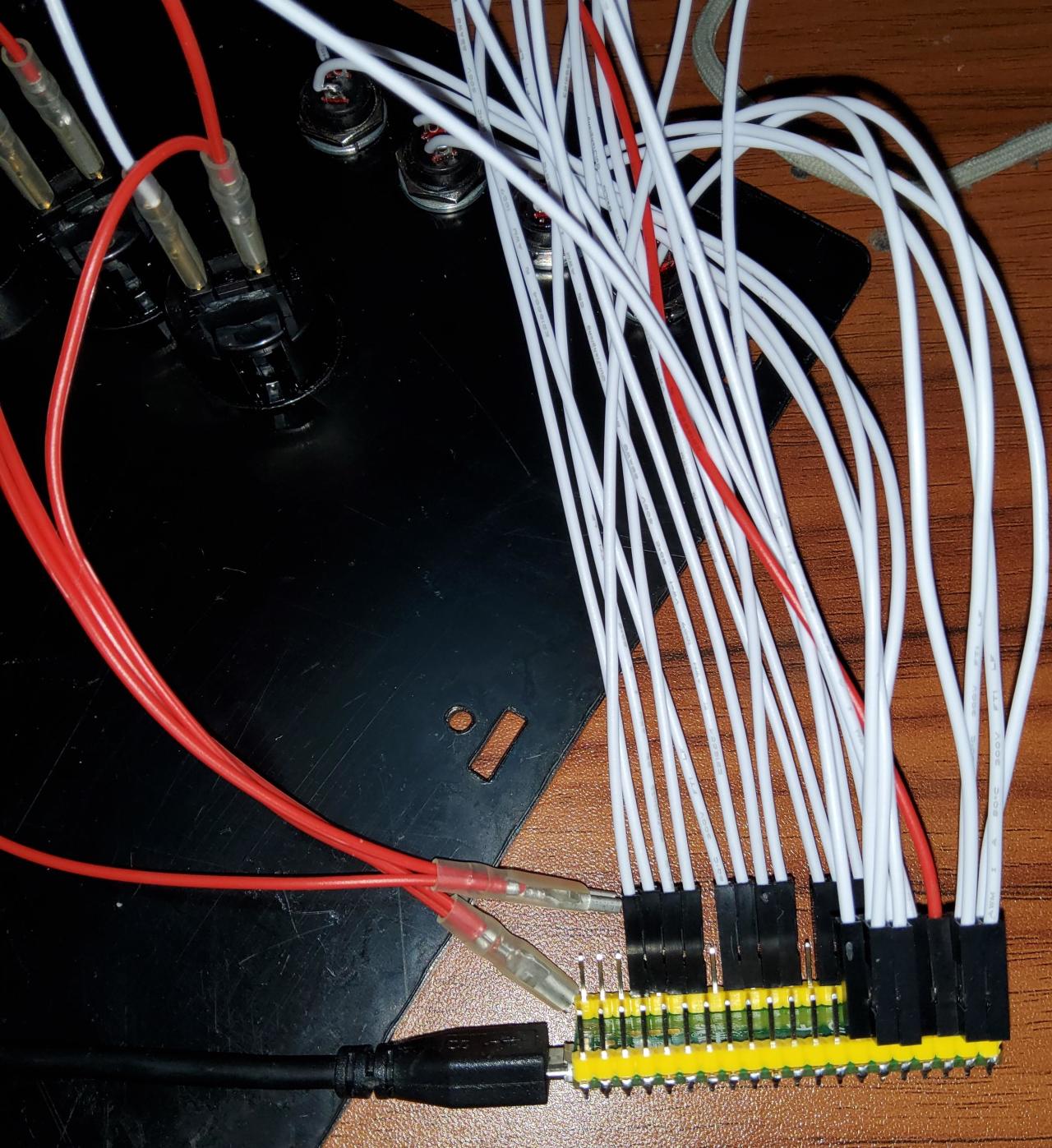

開接

全部接上后，開始給芯片刷固件

先去網上找到最新的固件，可以直接在瀏覽器搜GP2040-CE就能找到，也可以在一些up視頻那分享的資源找到

找到之后下載下來，然后開刷

按住上圖芯片上的按鈕不動，然后給type-c插口那插上線跟電腦連接

這時電腦會響一聲然后彈出個RPI-RP2的文件夾，然后把你下載下來的文件拖到這個文件夾里

這時文件夾會直接消失，等一小會后會重新彈出來，這就刷好了

刷好之后把線拔了，此時按住按鍵上你設置好的start按鍵，然后再把線插上

接著登錄192.168.7.1這個地址，你就進入了芯片的配置網頁

在這里面的系統設置里可以設置你的輸入模式，模擬鍵盤還是手柄。然后也可以設置后覆蓋等東西，而如果之前你的線接的位置有些問題，也可以在功能配置那修改你的針腳映射，咱想改的可以改，不改就可以把這頁面關了。

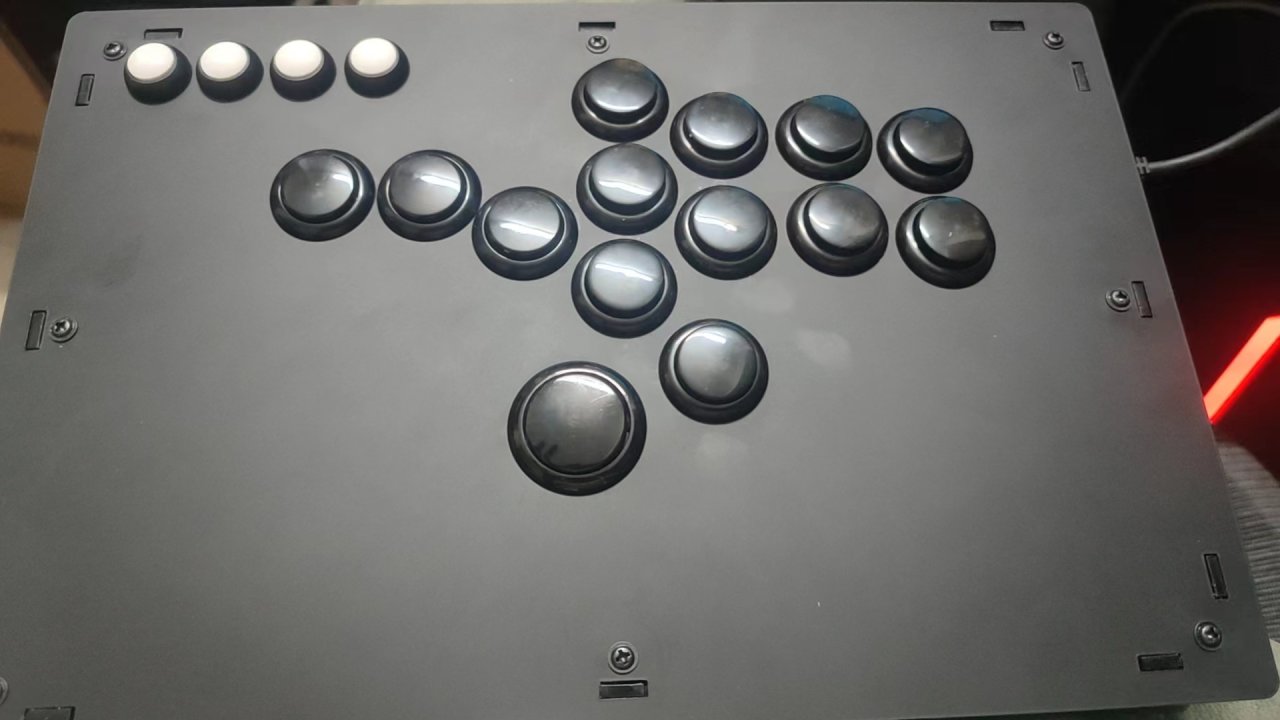

然后把頂板裝上去，我們的hitbox就做完啦

注意，當我們想進入配置頁面時每次都得拔掉線再按住start再插線。

最后把線拔掉再插上，然后打開街霸即可開搓！

—————————————————————————————

整個做完后成就滿滿，這里也再分享一下感受

首先是按鍵，這玩意感覺確實溢價嚴重，像那些機械軸，就是普通的軸體搭配他們制作的軸框，但這個軸框感覺也沒那么高的成本，但就要賣十幾塊一顆

而三和用下來我的體驗還是非常好的，很容易觸發，寶聯的話它的按壓力度會高一點，我自己其實是有動手把寶聯按鍵拆了，然后把里面的彈簧剪短的，并且也把里面的金屬片給去掉，使它變成了一枚線性軸，體驗也不錯。

然后框體的話，它剛送來的時候，還是有一點點誤差，導致頂板不能很好的插在側板上，我稍微磨了磨才剛剛好安上去。

整個hitbox已經用了一周，沒什么不行的，感受可以給9分，1分扣在顏值上

看完后有也想制作的兄弟有什么問題也歡迎詢問，我盡力解答

整個流程到此結束，好兄弟們投點電池
